fischer VBS-M8x265 Στήριγμα μαρμάρινης πρόσοψης

Name: fischer VBS-M8x265 Στήριγμα μαρμάρινης πρόσοψης
Brand: fischer

Produktvarianten

Δεδομένα CAD

Λήψη δεδομένων εικόνας

Κορυφαία χαρακτηριστικά

Υψηλή ευελιξία λόγω εγκεκριμένης στερέωσης σε αρμούς και σε τοιχοποιία επένδυσης.
Αποτελεσματική εγκατάσταση λόγω χαμηλού βάθους αγκύρωσης.
Είναι δυνατή η χωνευτή ή επιφανειακή τοποθέτηση μέσω ενός μικρού χείλους και μιας μικρής κεφαλής βίδας.
Αόρατη συναρμολόγηση λόγω του αρμού της οπής διάτρησης.
Δεν υπάρχουν ζημιές από παγετό και διάβρωση λόγω της σπείρας σταλαγματοφόρου.

Art.-Nr. 517689
SDS Plus IV 8/100/400
Art.-Nr. 531785
SDS Plus II 8/400/460
Art.-Nr. 517693
FPB TX25/5 lang
Art.-Nr. 557848
FPB TX25 Μύτη βιδώματος

Αποκατάσταση στερεώσεων διπλής τοιχοποιίας / μαρμάρινης πρόσοψης

Πλεονεκτήματα

Η εγκεκριμένη στερέωση σε πέτρα και αρμούς τουλάχιστον 50 mm από τοιχοποιία προσφέρει υψηλό βαθμό ευελιξίας και ασφάλειας.
Το χαμηλό βάθος αγκύρωσης μόλις 50 mm επιτρέπει γρήγορη και οικονομική εγκατάσταση.
Η μικρή κεφαλή επιτρέπει την επίπεδη τοποθέτηση.
Η τρύπα μπορεί να σφραγιστεί, έτσι ώστε να μην είναι ορατή στην πρόσοψη.
Αποτρέπει τη διαβρωτική ζημιά.

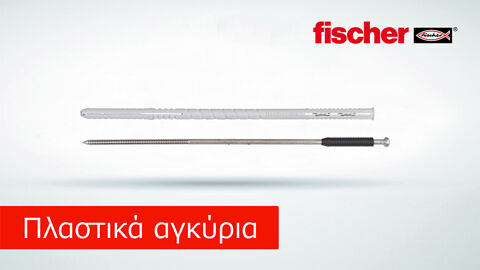

To στήριγμα διπλής τοιχοποιίας VBS-M της fischer είναι κατάλληλο για την ανακαίνιση δυκέλυφης τοιχοποιίας. Χρησιμοποιείται κυρίως για την στερέωση μιας ψευδοπρόσοψης με οπίσθιο αερισμό. Χάρη στις δύο ζώνες διαστολής του βύσματος, επιτρέπει την ασφαλή σύνδεση της τοιχοποιίας και του εξωτερικού κελύφους. Το χαμηλό βάθος αγκύρωσης μόλις 50 mm επιτρέπει επίσης τη γρήγορη και οικονομικά αποδοτική τοποθέτηση σε πέτρα και σε αρμούς. Το λεπτό άκρο και η κεφαλή του βύσματος επιτρέπουν μια χωνευτή τοποθέτηση.

Εφαρμογές

Το VBS-M είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου έχουν προηγουμένως εγκατασταθεί εξωτερικά θερμομονωτικά σύνθετα συστήματα (ETICS).

Δομικά υλικά

Διπλή τοιχοποιία με ή χωρίς διάκενο αέρα
Μαρμάρινη πρόσοψη

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

Z-21.2-1956

Λειτουργικότητα

Δεν απαιτείται καθαρισμός οπών τρυπανιών.
Οι δύο ζώνες διαστολής στο φέρον στρώμα και στην τοιχοποιία εξασφαλίζουν ασφαλή στερέωση.
Το βύσμα δεν στερεώνεται στην τοιχοποιία έως ότου η κεφαλή πιάσει στο φέρον στρώμα. Αυτό εξασφαλίζει την καλύτερη δυνατή ασφάλεια εγκατάστασης.

Installation VBS-M

1 / 4

Μέγιστη απόσταση κελύφους με τοιχοποιία 115 mm, τοποθετημένη στο ίδιο επίπεδο	100
Μέγιστη απόσταση κελύφους με 115 mm τοιχοποιία με πρόσοψη, βύθιση 20 mm	120
Εξωτερική τοιχοποιία ( t_fix )	215
Διάμετρος τρύπας ( d₀ )	8
Βάθος τρύπας ( h₀ )	285
Μήκος αγκυρίου ( l )	265
Ελάχ. βάθος αγκύρωσης ( h_nom (h_v) )	50
τεμάχια / συσκευασία	100
Γραμμωτός κωδικός (Bar code)	4048962131697
